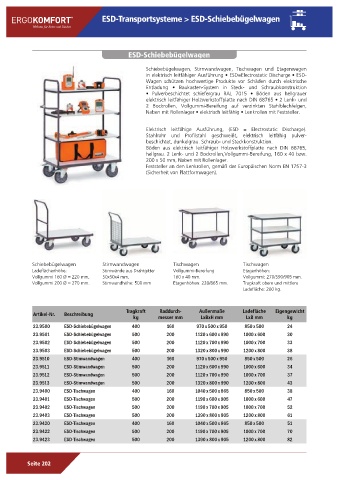

Page 202 - Ergokomfort-ESD-Katalog

ERGOKOMFORT ® ESD-Transportsysteme > ESD-Schiebebügelwagen
Wellness für Beine und Rücken

ESD-Schiebebügelwagen

Schiebebügelwagen, Stirnwandwagen, Tischwagen und Etagenwagen
in elektrisch leitfähiger Ausführung • ESD=Electrostatic Discharge • ESD-
Wagen schützen hochwertige Produkte vor Schäden durch elektrische
Entladung • Baukasten-System in Steck- und Schraubkonstruktion
• Pulverbeschichtet schiefergrau RAL 7015 • Böden aus hellgrauer
elektrisch leitfähiger Holzwerkstoffplatte nach DIN 68765 • 2 Lenk- und
2 Bockrollen, Vollgummi-Bereifung auf verzinkten Stahlblechfelgen,
Naben mit Rollenlager • elektrisch leitfähig • Lenkrollen mit Feststeller.

Elektrisch leitfähige Ausführung, (ESD = Electrostatic Discharge).
Stahlrohr und Profilstahl geschweißt, elektrisch leitfähig pulver-
beschichtet, dunkelgrau. Schraub- und Steckkonstruktion.
Böden aus elektrisch leitfähiger Holzwerkstoffplatte nach DIN 68765,
hellgrau. 2 Lenk- und 2 Bockrollen,Vollgummi-Bereifung, 160 x 40 bzw.
200 x 50 mm, Naben mit Rollenlager.
Feststeller an den Lenkrollen, gemäß der Europäischen Norm EN 1757-3
(Sicherheit von Plattformwagen).

Schiebebügelwagen Stirnwandwagen Tischwagen Tischwagen
Ladeflächenhöhe: Stirnwände aus Drahtgitter Vollgummi-Bereifung Etagenhöhen:
Vollgummi 160 Ø = 220 mm, 50x50x4 mm, 160 x 40 mm. Vollgummi: 270/590/905 mm.
Vollgummi 200 Ø = 270 mm. Stirnwandhöhe: 500 mm Etagenhöhen: 220/865 mm. Tragkraft obere und mittlere
Ladefläche: 200 kg.

Tragkraft Raddurch- Außenmaße Ladefläche Eigengewicht
Artikel-Nr. Beschreibung
kg messer mm LxBxH mm LxB mm kg
23.9500 ESD-Schiebebügelwagen 400 160 970 x 500 x 950 850 x 500 24
23.9501 ESD-Schiebebügelwagen 500 200 1120 x 600 x 990 1000 x 600 30
23.9502 ESD-Schiebebügelwagen 500 200 1120 x 700 x 990 1000 x 700 33
23.9503 ESD-Schiebebügelwagen 500 200 1320 x 800 x 990 1200 x 800 38
23.9510 ESD-Stirnwandwagen 400 160 970 x 500 x 950 850 x 500 26
23.9511 ESD-Stirnwandwagen 500 200 1120 x 600 x 990 1000 x 600 34
23.9512 ESD-Stirnwandwagen 500 200 1120 x 700 x 990 1000 x 700 37
23.9513 ESD-Stirnwandwagen 500 200 1320 x 800 x 990 1200 x 800 43
23.9400 ESD-Tischwagen 400 160 1040 x 500 x 865 850 x 500 38
23.9401 ESD-Tischwagen 500 200 1190 x 600 x 905 1000 x 600 47
23.9402 ESD-Tischwagen 500 200 1190 x 700 x 905 1000 x 700 52
23.9403 ESD-Tischwagen 500 200 1390 x 800 x 905 1200 x 800 61
23.9420 ESD-Tischwagen 400 160 1040 x 500 x 865 850 x 500 51
23.9422 ESD-Tischwagen 500 200 1190 x 700 x 905 1000 x 700 70
23.9423 ESD-Tischwagen 500 200 1390 x 800 x 905 1200 x 800 82
