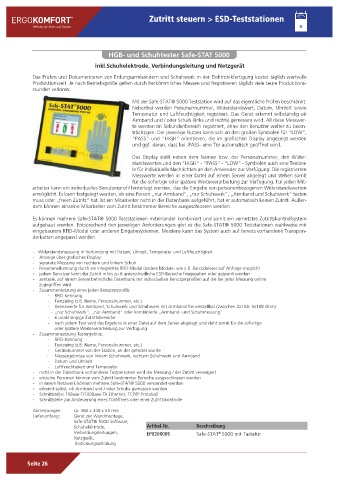

Page 26 - Ergokomfort-ESD-Katalog

ERGOKOMFORT ® Zutritt steuern > ESD-Teststationen
Wellness für Beine und Rücken

HGB- und Schuhtester Safe-STAT 5000

inkl.Schuhelektrode, Verbindungsleitung und Netzgerät
Das Prüfen und Dokumentieren von Erdungsarmbändern und Schuhwerk in der Elektronikfertigung kostet täglich wertvolle
Produktionszeit. Je nach Betriebsgröße gehen durch herkömmliches Messen und Registrieren täglich viele teure Produktions-
stunden verloren.

Mit der Safe-STAT® 5000 Teststation wird auf das eigentliche Prüfen beschränkt.
Nebenbei werden Personennummer, Widerstandswert, Datum, Uhrzeit sowie
Temperatur und Luftfeuchtigkeit registriert. Das Gerät erkennt selbständig ob
Armband und / oder Schuh (links und rechts) gemessen wird. All diese Messwer-
te werden im Sekundenbereich registriert, ohne den Benutzer weiter zu beein-
trächtigen. Der jeweilige Nutzer kann sich an den großen Symbolen für “LOW”,
“PASS” und “HIGH” orientieren, die im grafischen Display angezeigt werden
und ggf. daran, dass bei -PASS- eine Tür automatisch geöffnet wird.

Das Display stellt neben dem Namen bzw. der Personalnummer, den Wider-
standswerten und den “HIGH” - “PASS” - “LOW” - Symbolen auch eine Textzei-
le für individuelle Nachrichten an den Anwender zur Verfügung. Die registrierten
Messwerte werden in einer Datei auf einem Server abgelegt und stehen somit
für die sofortige oder spätere Weiterverarbeitung zur Verfügung. Für jeden Mit-
arbeiter kann ein individuelles Benutzerprofil hinterlegt werden, das die Eingabe von personenbezogenen Widerstandswerten
ermöglicht. Es kann festgelegt werden, ob eine Person „nur Armband“, „nur Schuhwerk“, „Armband und Schuhwerk“ testen
muss oder „freien Zutritt“ hat. Ist ein Mitarbeiter nicht in der Datenbank aufgeführt, hat er automatisch keinen Zutritt. Außer-
dem können einzelne Mitarbeiter vom Zutritt bestimmter Bereiche ausgeschlossen werden.
Es können mehrere Safe-STAT® 5000 Teststationen miteinander kombiniert und somit ein vernetztes Zutrittskontrollsystem
aufgebaut werden. Entsprechend den jeweiligen Anforderungen gibt es die Safe-STAT® 5000 Teststationen wahlweise mit
eingebautem RFID-Modul oder anderen Eingabesystemen. Meistens kann das System auch auf bereits vorhandene Transpon-
derkarten angepasst werden.

- Widerstandsmessung in Verbindung mit Datum, Uhrzeit, Temperatur und Luftfeuchtigkeit
- Anzeige über grafisches Display
- separate Messung von rechtem und linkem Schuh
- Personenerkennung durch ein integriertes RFID-Modul (andere Module, wie z.B. Barcodeleser auf Anfrage möglich)
- jedem Benutzer kann der Zutritt in bis zu 6 unterschiedliche ESD-Bereiche freigegeben oder gesperrt werden
- zentrale, auf einem Server befindliche Datenbank mit individuellen Benutzerprofilen auf die bei jeder Messung online
zugegriffen wird
- Zusammensetzung eines jeden Benutzerprofils:
- RFID Kennung
- Textstring (z.B. Name, Personalnummer, etc.)
- Grenzwerte für Armband, Schuhwerk und Schuhwerk mit Armband frei einstellbar (zwischen 2x104- 5x108 Ohm)
- „nur Schuhwerk“, „nur Armband“ oder kombinierte „Armband- und Schuhmessung“
- 6 unabhängige Zutrittsbereiche
- nach jedem Test wird das Ergebnis in einer Datei auf dem Server abgelegt und steht somit für die sofortige
oder spätere Weiterverarbeitung zur Verfügung
- Zusammensetzung Testergebnis:
- RFID-Kennung
- Textstring (z.B. Name, Personalnummer, etc.)
- Gerätenummer von der Station, an der getestet wurde
- Messergebnisse von linkem Schuhwerk, rechtem Schuhwerk und Armband
- Datum und Uhrzeit
- Luftfeuchtigkeit und Temperatur
- nicht in der Datenbank vorhandene Testpersonen wird die Messung / der Zutritt verweigert
- einzelne Personen können vom Zutritt bestimmter Bereiche ausgeschlossen werden
- in einem Netzwerk können mehrere Safe-STAT® 5000 verwendet werden
- erkennt selbst, ob Armband und / oder Schuhe gemessen werden
- Schnittstelle: 10Base-T/100Base-TX Ethernet, TCP/IP Protokoll
- Schnittstelle zur Ansteuerung eines Türöffners oder einer Zutrittskontrolle
Abmessungen: ca. 360 x 340 x 55 mm
Lieferumfang: Gerät zur Wandmontage,
Safe-STAT® 5000 Software,
Schuhelektrode, Artikel-Nr. Beschreibung
Verbindungsleitungen, EP0206005 Safe-STAT 5000 mit Tastatur
®
Netzgerät,
Bedienungsanleitung
