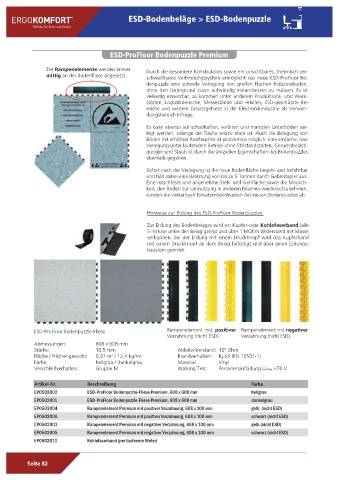

Page 82 - Ergokomfort-ESD-Katalog
P. 82

ERGOKOMFORT          ®                   ESD-Bodenbeläge > ESD-Bodenpuzzle
            Wellness für Beine und Rücken




                                        ESD-ProFloor Bodenpuzzle Premium

                 Die Rampenelemente werden immer    Durch die besondere Konstruktion sowie ein unsichtbares, thermisch ver-
                 mittig an der Bodenfliese angesetzt.   schweißbares Verbindungssystem ermöglicht das neue ESD-ProFloor Bo-
                                                    denpuzzle eine schnelle Verlegung von großen Flächen Industrieboden,
                                                    ohne den Untergrund zuvor aufwändig instandsetzen zu müssen. Es ist
                                                    vielseitig einsetzbar, so kommen unter anderem Produktions- und Werk-
                                                    stätten, Logistikbereiche, Messestände und –Hallen, ESD-geschützte Be-
                                                    reiche und weitere Einsatzgebiete in der Elektronikindustrie als Verwen-
                                                    dungsbereich infrage.

                                                    Es kann ebenso auf schadhaften, verölten und maroden Unterböden ver-
                                                    legt werden, solange die Fläche relativ eben ist. Auch die Belegung von
                                                    Böden mit erhöhter Restfeuchte ist problemlos möglich. Eine einfache, lose
                                                    Verlegung unter laufendem Betrieb ohne Stillstandszeiten, Geruchsbelästi-
                                                    gungen und Staub ist durch die speziellen Eigenschaften des Bodenpuzzles
                                                    ebenfalls gegeben.

                                                    Sofort nach der Verlegung ist die neue Bodenfläche begeh- und befahrbar
                                                    und hält dabei eine Belastung von bis zu 5 Tonnen durch Gabelstapler aus.
                                                    Eine rutschfeste und angenehme Steh- und Gehfläche sowie die Möglich-
                                                    keit, den Boden zur Umnutzung in anderen Räumen wiederaufzunehmen,
                                                    runden die vielseitigen Einsatzmöglichkeiten des neuen Bodenpuzzles ab.


                                                     Hinweise zur Erdung des ESD-ProFloor Bodenpuzzles:

                                                     Zur Erdung des Bodenbelages wird ein Kupfer-oder Kohlefaserband (alle
                                                     5 m) lose unter den Belag gelegt und über 1 MOhm Widerstand mit Masse
                                                     verbunden. Bei der Erdung mit einem Druckknopf wird das Kupferband
                                                     mit einem Druckknopf an dem Belag befestigt und über einen Erdungs-
                                                     baustein geerdet.
















             ESD-ProFloor Bodenpuzzle-Fliese                Rampenelement mit  positiver  Rampenelement mit negativer
                                                            Verzahnung (nicht ESD).   Verzahnung (nicht ESD).
             Abmessungen:          608 x 608 mm
                                                                                6
             Stärke:               10,5 mm                     Ableitwiderstand:  10  Ohm
             Fläche / Flächengewicht:   0,37 m  / 12,4 kg/m 2  Brandverhalten:   B fl -S1 (EN 13501-1)
                                        2
             Farbe:                hellgrau / dunkelgrau       Material:      Vinyl
             Verschleißverhalten:   Gruppe M                   Walking Test:   Personenaufladung Usmax <70 V

             Artikel-Nr.        Beschreibung                                             Farbe
             EP0502002          ESD-ProFloor Bodenpuzzle-Fliese Premium, 608 x 608 mm    hellgrau
             EP0502001          ESD-ProFloor Bodenpuzzle-Fliese Premium, 608 x 608 mm    dunkelgrau
             EP0502004          Rampenelement Premium mit positiver Verzahnung, 608 x 100 mm  gelb  (nicht ESD)
             EP0502006          Rampenelement Premium mit positiver Verzahnung, 608 x 100 mm  schwarz (nicht ESD)
             EP0502003          Rampenelement Premium mit negativer Verzahnung, 608 x 100 mm  gelb (nicht ESD)
             EP0502005          Rampenelement Premium mit negativer Verzahnung, 608 x 100 mm  schwarz (nicht ESD)
             EP0502013          Kohlefaserband (per laufenem Meter)
