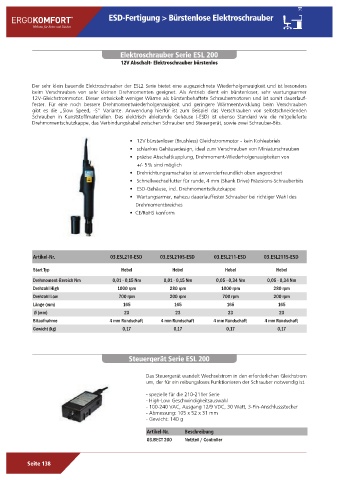

Page 138 - Ergokomfort-ESD-Katalog

ERGOKOMFORT ® ESD-Fertigung > Bürstenlose Elektroschrauber
Wellness für Beine und Rücken

Elektroschrauber Serie ESL 200
12V Abschalt- Elektroschrauber bürstenlos

Der sehr klein bauende Elektroschrauber der ESL2 Serie bietet eine augezeichnete Wiederholgenauigkeit und ist besonders
beim Verschrauben von sehr kleinen Drehmomenten geeignet. Als Antrieb dient ein bürstenloser, sehr wartungsarmer
12V-Gleichstrommotor. Dieser entwickelt weniger Wärme als bürstenbehaftete Schraubermotoren und ist somit dauerlauf-
fester. Für eine noch bessere Drehmomentwiederholgenauigkeit und geringere Wärmeentwicklung beim Verschrauben
gibt es die „Slow Speed, -S“ Variante. Anwendung hierfür ist zum Beispiel das Verschrauben von selbstschneidenden
Schrauben in Kunststoffmaterialien. Das elektrisch ableitende Gehäuse (-ESD) ist ebenso Standard wie die mitgelieferte
Drehmomentschutzkappe, das Verbindungskabel zwischen Schrauber und Steuergerät, sowie zwei Schrauber-Bits.

• 12V bürstenloser (Brushless) Gleichstrommotor - kein Kohleabrieb
• schlankes Gehäusedesign, ideal zum Verschrauben von Miniaturschrauben
• präzise Abschaltkupplung, Drehmoment-Wiederholgenauigkeiten von
+/- 5% sind möglich
• Drehrichtungsumschalter ist anwenderfreundlich oben angeordnet
• Schnellwechselfutter für runde, 4 mm (Shank Drive) Präzisions-Schrauberbits
• ESD-Gehäuse, incl. Drehmomentschutzkappe
• Wartungsarmer, nahezu dauerlauffester Schrauber bei richtiger Wahl des
Drehmomentbreiches
• CE/RoHS konform

Artikel-Nr. 03.ESL210-ESD 03.ESL210S-ESD 03.ESL211-ESD 03.ESL211S-ESD
Start Typ Hebel Hebel Hebel Hebel

Drehmoment-Bereich Nm 0,01 - 0,15 Nm 0,01 - 0,15 Nm 0,05 - 0,34 Nm 0,05 - 0,34 Nm
Drehzahl High 1000 rpm 280 rpm 1000 rpm 280 rpm
Drehzahl Low 700 rpm 200 rpm 700 rpm 200 rpm
Länge (mm) 165 165 165 165
Ø (mm) 23 23 23 23
Bitaufnahme 4 mm Rundschaft 4 mm Rundschaft 4 mm Rundschaft 4 mm Rundschaft
Gewicht (kg) 0,17 0,17 0,17 0,17

Steuergerät Serie ESL 200

Das Steuergerät wandelt Wechselstrom in den erforderlichen Gleichstrom
um, der für ein reibungsloses Funktionieren der Schrauber notwendig ist.

- spezielle für die 210-211er Serie
- High-Low Geschwindigkeitsauswahl
- 100-240 VAC, Ausgang 12/9 VDC, 30 Watt, 3-Pin-Anschlussstecker
- Abmessung: 105 x 52 x 31 mm
- Gewicht: 140 g

Artikel-Nr. Beschreibung
03.BECT 200 Netzteil / Controller
