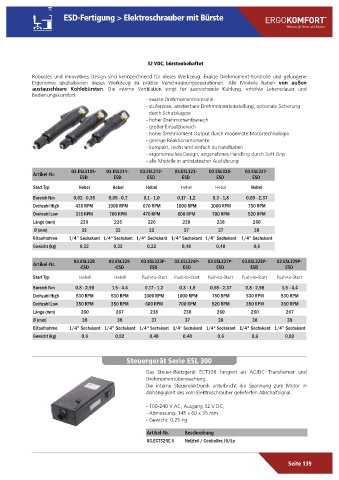

Page 139 - Ergokomfort-ESD-Katalog

ESD-Fertigung > Elektroschrauber mit Bürste ERGOKOMFORT ®
Wellness für Beine und Rücken

32 VDC, bürstenbehaftet

Robustes und innovatives Design sind kennzeichnend für dieses Werkzeug. Exakte Drehmoment-Kontrolle und gelungene
Ergonomie spezialisieren dieses Werkzeug zu präzise Verschraubungsoperationen. Alle Modelle haben von außen
austauschbare Kohlebürsten. Die interne Ventilation sorgt für ausreichende Kühlung, erhöhte Lebensdauer und
Bedienungskomfort.
- exakte Drehmomentkontrolle
- stufenlose, arretierbare Drehmomenteinstellung, optionale Sicherung
durch Schutzkappe
- hoher Drehmomentbereich
- großer Einsatzbereich
- hoher Drehmoment Output durch modernste Motortechnologie
- geringe Reaktionsmomente
- kompakt, leicht und einfach zu handhaben
- ergonomisches Design, angenehmes Handling durch Soft Grip
- alle Modelle in antistatischer Ausführung

Artikel-Nr. 03.ESL310S- 03.ESL311- 03.ESL312- 03.ESL323- 03.ESL324- 03.ESL327-
ESD ESD ESD ESD ESD ESD
Start Typ Hebel Hebel Hebel Hebel Hebel Hebel

Bereich Nm 0,02 - 0,35 0,05 - 0,7 0,1 - 1,0 0,17 - 1,2 0,3 - 1,8 0,69 - 2,37
Drehzahl High 430 RPM 1000 RPM 670 RPM 1000 RPM 1000 RPM 750 RPM
Drehzahl Low 315 RPM 700 RPM 470 RPM 600 RPM 700 RPM 520 RPM
Länge (mm) 226 226 226 238 238 260
Ø (mm) 32 32 32 37 37 38
Bitaufnahme 1/4" Sechskant 1/4" Sechskant 1/4" Sechskant 1/4" Sechskant 1/4" Sechskant 1/4" Sechskant
Gewicht (kg) 0,32 0,32 0,32 0,48 0,48 0,6

03.ESL328 03.ESL329 03.ESL323P- 03.ESL324P- 03.ESL327P- 03.ESL328P- 03.ESL329P-
Artikel-Nr.
-ESD -ESD ESD ESD ESD ESD ESD
Start Typ Hebel Hebel Push-to-Start Push-to-Start Push-to-Start Push-to-Start Push-to-Start
Bereich Nm 0,8 - 2,98 1,5 - 4,4 0,17 - 1,2 0,3 - 1,8 0,69 - 2,37 0,8 - 2,98 1,5 - 4,4
Drehzahl High 530 RPM 530 RPM 1000 RPM 1000 RPM 750 RPM 530 RPM 530 RPM
Drehzahl Low 350 RPM 350 RPM 600 RPM 700 RPM 520 RPM 350 RPM 350 RPM
Länge (mm) 260 267 238 238 260 260 267
Ø (mm) 38 38 37 37 38 38 38
Bitaufnahme 1/4" Sechskant 1/4" Sechskant 1/4" Sechskant 1/4" Sechskant 1/4" Sechskant 1/4" Sechskant 1/4" Sechskant
Gewicht (kg) 0,6 0,82 0,48 0,48 0,6 0,6 0,82

Steuergerät Serie ESL 300

Das Steuer-/Netzgerät ECT326 fungiert als AC/DC Transformer und
Drehmomentüberwachung.
Die interne Steuerelektronik unterbricht die Spannung zum Motor in
Abhängigkeit des vom Elektroschrauber gelieferten Abschaltsignal.

- 100-240 V AC, Ausgang 32 V DC,
- Abmessung: 145 x 60 x 35 mm
- Gewicht: 0,25 kg

Artikel-Nr. Beschreibung
03.ECT326E-V Netzteil / Controller, Hi/Lo
